與工業自動化程度的迅速提高,液位測量,作為一種重要的測試和控制的液位測量在工業生產手段,已廣泛應用于液位測量的各種容器、管道和測量水位的水庫、河流和運河。無論在何種場合，對液位計的測量精度要求越來越高。超聲波液位計廣泛應用于液位測量。然而，超聲波液位計的測量精度容易受到被測液體的溫度、濕度、粉塵、化學成分等諸多因素的影響。分析了超聲波液位計測量過程中可能出現的誤差，提出了相應的補償措施。
一、超聲波液位計工作原理

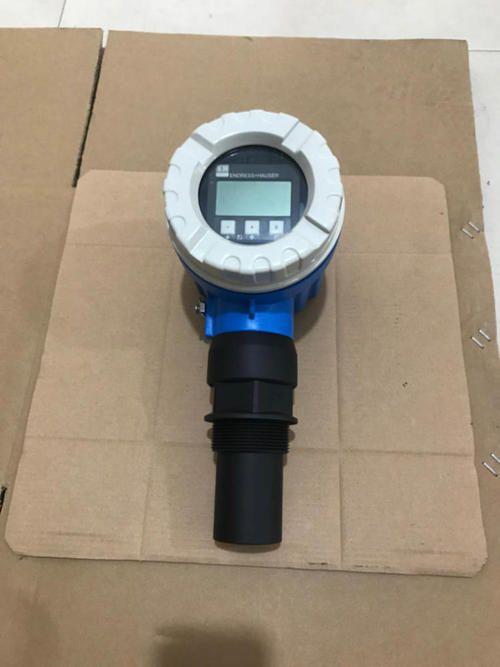

超聲波液位計一般采用陶瓷超聲換能器與收發器集成。聲波的傳輸和接收是由同一個探頭完成的。探頭將超聲波信號發射到被測液體表面，超聲波通過傳播介質由探頭發射到被測液體表面，在液體表面形成反射。反射波沿原路徑傳播到探頭，并被探頭吸收。計時裝置測量超聲波發射到接收到回波所花費的時間。根據聲波在空氣中的傳播速度，可以計算出探頭與液體表面的距離，從而得到液體表面的高度。
二、超聲波液位計常見誤差及校準方法
參考聲速精度誤差
從距離和聲速的關系公式和傳輸時間T S = C * T / 2,超聲波傳輸時間的中間結果液位測量,使用超聲波液位計測量液位,還需要知道空氣中超聲波傳播速度,所以精密超聲波速度值將大大影響超聲波液位計的測量精度。
